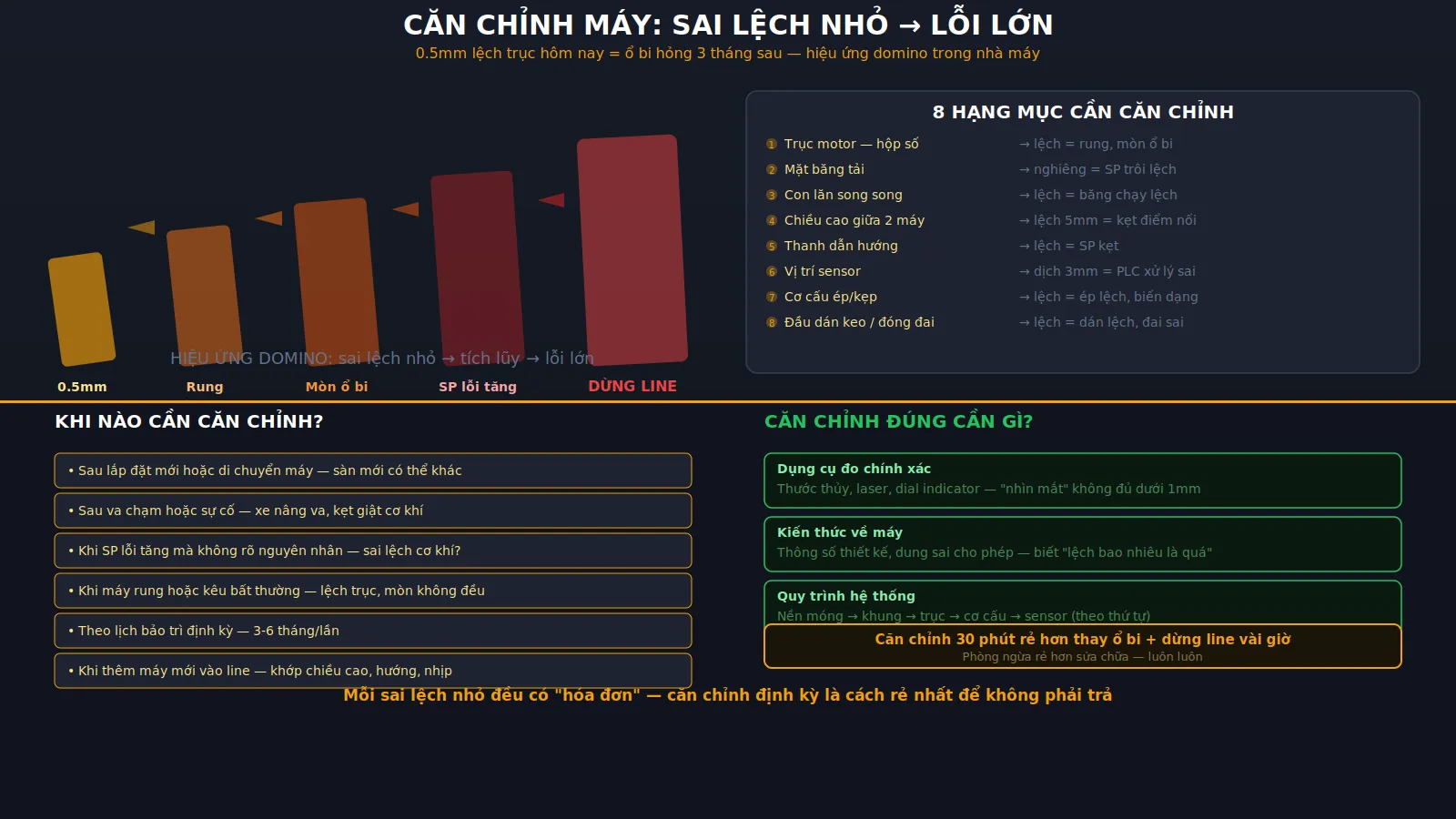

Căn chỉnh máy công nghiệp: vì sao sai lệch nhỏ có thể gây lỗi lớn?

Một con lăn lệch 0.5mm. Một trục xoay không song song với mặt băng. Một sensor dịch vị trí vài milimet sau va chạm. Những sai lệch nhỏ này — không nhìn thấy bằng mắt, không gây dừng máy ngay — nhưng tích lũy thành lỗi lớn: sản phẩm lệch vị trí, dán keo xiên, đai đóng sai chỗ, máy rung bất thường, ổ bi mòn nhanh, và cuối cùng — dừng line để sửa chữa khẩn cấp. Căn chỉnh máy công nghiệp đúng cách và đúng thời điểm ngăn chuỗi sự kiện này — giữ máy chạy đúng thông số, sản phẩm đạt chất lượng, và linh kiện không mòn trước tuổi thọ.

Bài viết này giúp đội kỹ thuật và quản lý sản xuất hiểu vì sao sai lệch nhỏ gây hậu quả lớn, các hạng mục cần căn chỉnh, và khi nào cần đơn vị chuyên môn hỗ trợ.

Sai lệch nhỏ gây lỗi lớn: cơ chế ra sao?

Máy công nghiệp hoạt động dựa trên sự phối hợp chính xác giữa các bộ phận: trục quay phải thẳng hàng, mặt phẳng phải ngang, khoảng cách phải đúng, và các cơ cấu phải đồng bộ. Khi một bộ phận lệch — dù chỉ một chút — nó kéo theo hiệu ứng dây chuyền:

Lệch trục → rung → mòn ổ bi → hỏng motor. Trục motor không thẳng hàng với trục hộp số hoặc trục con lăn → motor phải "kéo lệch" mỗi vòng quay → rung → ổ bi chịu lực ngang bất thường → mòn nhanh → cuối cùng hỏng. Chi phí sửa: thay ổ bi + thay phớt + dừng line vài giờ → đắt hơn nhiều so với căn chỉnh trục 30 phút.

Băng tải không ngang → sản phẩm trôi lệch → dán keo lệch. Mặt băng tải nghiêng nhẹ sang một bên (do sàn không phẳng hoặc khung cong) → sản phẩm trôi dần về phía thấp → vào máy dán keo lệch vị trí → keo dán xiên. Đội QC phát hiện sản phẩm lỗi nhưng không biết nguyên nhân gốc.

Sensor dịch vị trí → phát hiện sai → PLC xử lý sai. Sensor phát hiện sản phẩm bị va chạm dịch 3mm → phát hiện sản phẩm chậm hơn hoặc sớm hơn → PLC kích hoạt máy sai thời điểm → sản phẩm bị kẹt hoặc máy chạy "hụt".

Hai máy trong line không khớp chiều cao → sản phẩm rơi hoặc kẹt tại điểm nối. Máy A đầu ra cao hơn máy B đầu vào 5mm → sản phẩm "nhảy" khi chuyển → va đập, lệch, hoặc kẹt. 5mm không nhìn thấy bằng mắt — nhưng sản phẩm cảm nhận rõ.

Các hạng mục cần căn chỉnh trên máy công nghiệp

Khi nào máy cần được căn chỉnh?

Sau lắp đặt mới hoặc di chuyển: Mỗi lần máy được lắp tại vị trí mới — dù chỉ dịch vài mét — đều cần căn chỉnh lại. Sàn mới có thể không phẳng y hệt sàn cũ, bu-lông neo siết lại có thể khác lực.

Sau va chạm hoặc sự cố: Xe nâng va vào máy, sản phẩm kẹt gây giật cơ khí, hoặc rơi vật nặng lên máy — tất cả có thể gây lệch mà không nhìn thấy ngay. Cần kiểm tra và căn chỉnh sau mỗi sự cố.

Khi sản phẩm bắt đầu lỗi mà không rõ nguyên nhân: Dán keo lệch dần, đai đóng sai vị trí dần, sản phẩm đi qua máy lệch dần — nếu máy vẫn chạy bình thường nhưng sản phẩm lỗi tăng, sai lệch cơ khí là nguyên nhân phổ biến.

Khi máy rung hoặc kêu bất thường: Rung tăng dần theo thời gian thường do lệch trục hoặc mòn không đều. Kêu bất thường từ ổ bi/hộp số có thể do lệch alignment. Cần kiểm tra trước khi hỏng.

Theo lịch bảo trì định kỳ: Căn chỉnh nên là hạng mục trong lịch bảo trì dây chuyền sản xuất — kiểm tra 3–6 tháng/lần (tùy điều kiện vận hành). Không đợi lỗi mới căn chỉnh.

Khi thêm máy mới vào line hiện có: Máy mới cần khớp chiều cao, hướng, nhịp với máy cũ. Nếu chỉ "đặt cạnh nhau" mà không căn chỉnh — điểm nối sẽ là điểm lỗi.

Căn chỉnh đúng cần gì?

Dụng cụ đo chính xác: Thước thủy (level), thước laser, đồng hồ so (dial indicator), thước đo khoảng cách — tùy hạng mục. "Nhìn bằng mắt" không đủ cho sai lệch dưới 1mm.

Kiến thức về máy: Biết thông số thiết kế (chiều cao, khoảng cách, dung sai cho phép) để biết "lệch bao nhiêu là quá". Nếu không có bản vẽ gốc, cần đo và ghi nhận thông số chuẩn khi máy còn chạy tốt.

Quy trình hệ thống: Căn chỉnh theo thứ tự — từ nền móng → khung → trục → cơ cấu → sensor. Nếu căn chỉnh cơ cấu trước khi kiểm tra khung → khung lệch sẽ kéo cơ cấu lệch theo.

Ví dụ ứng dụng trong nhà máy sản xuất

Tình huống 1 — Line đóng gói, máy dán keo dán lệch dần: Sau 6 tháng chạy, tỷ lệ dán keo lệch tăng từ 1% lên 5%. Đội bảo trì kiểm tra máy dán — máy hoạt động bình thường. Kiểm tra băng tải trước máy dán: mặt băng nghiêng nhẹ sang trái (do bu-lông chân bị lỏng một bên). Sản phẩm trôi lệch trái trước khi vào máy → dán lệch. Căn chỉnh: siết lại bu-lông chân, dùng thước thủy cân bằng mặt băng tải. Tỷ lệ dán lệch giảm ngay về mức ban đầu.

Tình huống 2 — Máy đóng đai rung mạnh, ổ bi mòn nhanh: Máy đóng đai mới thay ổ bi 3 tháng trước — lại bắt đầu rung và kêu. Kiểm tra: trục motor và trục cơ cấu siết đai lệch 0.3mm (không nhìn thấy bằng mắt). Motor phải "kéo lệch" mỗi chu kỳ → ổ bi chịu lực ngang → mòn nhanh. Căn chỉnh alignment trục motor → hết rung, ổ bi mới chạy bền hơn đáng kể.

Tình huống 3 — Thêm máy mới vào line hiện có, sản phẩm kẹt tại điểm nối: Thêm đoạn băng tải và máy đóng đai mới sau máy dán keo hiện có. Sau lắp, sản phẩm hay kẹt tại điểm nối giữa băng tải cũ và băng tải mới. Kiểm tra: chiều cao đầu ra cũ cao hơn đầu vào mới 4mm. Căn chỉnh: nâng chân băng tải mới, kiểm tra thẳng hàng. Hết kẹt.

Lưu ý: Các tình huống trên mang tính minh họa. Hạng mục và phương pháp căn chỉnh cụ thể tùy thuộc vào máy và dây chuyền thực tế.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Căn chỉnh máy hiệu quả nhất khi đơn vị căn chỉnh hiểu cả máy (thông số thiết kế, dung sai) lẫn dây chuyền (cách các máy phối hợp). Nếu đơn vị chỉ "căn bằng mặt thước" mà không hiểu vì sao máy cần ở chiều cao đó, ở góc đó — căn chỉnh có thể "thẳng" nhưng không "đúng".

Khi làm việc với đơn vị có năng lực toàn diện như AKS-VINA, doanh nghiệp nhận được:

• Hiểu thông số thiết kế: Nếu AKS-VINA chế tạo máy, đội căn chỉnh có bản vẽ gốc — biết chính xác dung sai cho phép, chiều cao thiết kế, và cách các bộ phận phối hợp.
• Căn chỉnh hệ thống: Không chỉ căn máy đơn lẻ — mà căn cả line: chiều cao khớp giữa các máy, tốc độ đồng bộ, sensor đúng vị trí.
• Phát hiện nguyên nhân gốc: Sản phẩm lỗi có thể do máy A nhưng nguyên nhân gốc ở máy B phía trước. Đơn vị hiểu cả line mới tìm đúng nguồn.
• Kết hợp căn chỉnh với bảo trì: Trong lần căn chỉnh, phát hiện bộ phận mòn → thay luôn → tránh phải dừng máy lần nữa.
• Ghi nhận thông số sau căn chỉnh: Đo và ghi nhận thông số chuẩn — đội bảo trì nhà máy có tài liệu tham khảo cho lần sau.

AKS-VINA là thương hiệu thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh, chuyên thiết kế, chế tạo máy công nghiệp theo yêu cầu; lắp đặt, setup, di chuyển, căn chỉnh và bảo trì dây chuyền sản xuất. Căn chỉnh máy công nghiệp — bao gồm cả máy do AKS-VINA chế tạo và máy từ nguồn khác — là một phần trong năng lực dịch vụ của AKS-VINA.

Kết luận

Căn chỉnh máy công nghiệp không phải việc "khi nào hỏng thì sửa" — mà là việc phòng ngừa, phát hiện sai lệch nhỏ trước khi chúng trở thành lỗi lớn. 0.5mm lệch trục hôm nay = ổ bi hỏng 3 tháng sau. 3mm nghiêng mặt băng hôm nay = 5% sản phẩm dán lệch mỗi ca. Mỗi sai lệch nhỏ đều có "hóa đơn" — và căn chỉnh định kỳ là cách rẻ nhất để không phải trả.

Nếu máy trong nhà máy bắt đầu lỗi mà không rõ nguyên nhân, hoặc cần căn chỉnh sau lắp đặt/di chuyển, AKS-VINA sẵn sàng khảo sát và hỗ trợ.
